Resistenza al fuoco dei pannelli compositi in alluminio: spiegazione dei gradi A2, B1 e B2

Quando un appaltatore di facciate ha ricevuto una consegna di pannelli compositi in alluminio con un certificato A2 su carta, i pannelli si sono comunque guastati in cantiere perché il nucleo era visibilmente polietilene quando il bordo è stato aperto. Quell’unica ispezione ha messo in luce un divario tra la documentazione e la realtà. La conclusione dovrebbe guidare ogni acquirente: i pannelli con nucleo minerale A2 non contribuiscono in modo significativo all’incendio, i pannelli con nucleo ritardato di fiamma B1 resistono all’accensione ma bruciano in caso di esposizione prolungata e i pannelli con nucleo in polietilene standard fondono, si infiammano e accelerano la propagazione della fiamma. Questo articolo spiega cosa determina tale comportamento, come vengono misurate le classificazioni A2, B1 e B2 e perché la linea di produzione è la vera garanzia dietro qualsiasi certificato di resistenza al fuoco.

Cosa determina la resistenza al fuoco in un pannello composito di alluminio

Un pannello ACP è un sandwich di due sottili pellicole di alluminio e un nucleo polimerico. La pelle di alluminio fonde a circa 660 gradi Celsius, ma non rilascia calore significativo durante la combustione. Il nucleo è il componente che controlla il comportamento del fuoco.

• Formulazione del nucleo: polietilene standard, polietilene ritardante di fiamma o composto non combustibile caricato con minerali
• Uniformità del nucleo: miscelazione e riempimento costanti su tutta la larghezza del pannello
• Forza di adesione: l'adesivo deve sopravvivere al calore e impedire che la pelle si stacchi prematuramente
• Spessore della pelle: pelli più spesse ritardano il contatto della fiamma con il nucleo ma non modificano la classificazione del fuoco

La conseguenza pratica è semplice. Due pannelli con rivestimento in alluminio identico possono comportarsi in modo completamente diverso in caso di incendio se i loro nuclei sono diversi. Questo è il motivo per cui il discorso sulla resistenza al fuoco deve iniziare dal nucleo e terminare con il processo di produzione.

Spiegazione delle classificazioni antincendio A2, B1 e B2

Le classificazioni del fuoco sono definite dalla reazione alle prove al fuoco piuttosto che dal linguaggio del marketing. In Europa il riferimento è la EN 13501-1. In Cina il riferimento è GB/T 8624. Entrambi i sistemi valutano il rilascio di calore, la propagazione della fiamma, la produzione di fumo e le gocce infiammate, quindi assegnano il pannello ad una classe.

A2 non è semplicemente un B1 migliore. Il test A2 richiede un rilascio di calore totale molto basso, un tasso di rilascio di calore di picco basso e nessuna goccia ardente. B1 consente comunque la combustione ma limita la velocità di propagazione della fiamma nel pannello. In pratica, i pannelli A2 possono essere installati sulle facciate senza strati aggiuntivi di barriera tagliafuoco, mentre i pannelli B1 in molti paesi richiedono barriere per intercapedini e tagliafuoco tra i piani.

Lettura dei dati del test: indice di ossigeno limite e velocità di rilascio del calore

Due numeri forniscono un quadro rapido e onesto del nucleo di un pannello prima che entri in un edificio. Il primo è l’indice di ossigeno limitante. Il secondo è il tasso di picco di rilascio del calore da un test del calorimetro a cono. Entrambi compaiono nella documentazione di prova che dovrebbe accompagnare qualsiasi fornitura ACP resistente al fuoco.

Limitazione dell'indice di ossigeno in base al materiale del nucleo

L'indice limite di ossigeno indica la concentrazione minima di ossigeno alla quale un materiale continua a bruciare dopo aver rimosso la fonte di accensione. L'aria normale contiene circa il 21% di ossigeno, motivo per cui un nucleo in polietilene standard con un LOI di 18 brucia facilmente in un incendio in una stanza. Un nucleo ritardante di fiamma B1 raggiunge tipicamente un LOI compreso tra 30 e 35, il che significa che ha bisogno di un'atmosfera ricca di ossigeno per continuare a bruciare e di solito si autoestingue quando la fiamma si spegne. Un nucleo minerale A2 raggiunge valori LOI superiori a 60, quindi non sostiene la combustione con qualsiasi concentrazione di ossigeno disponibile in un incendio di un edificio. Questo numero spiega la maggior parte della differenza pratica tra i tre livelli di prodotto prima ancora che venga programmato un test su larga scala.

Velocità di rilascio del calore nel tempo

Queste curve mostrano la velocità con cui il materiale del nucleo rilascia calore durante un test al calorimetro a cono con un'intensità radiante simile a quella di un incendio in una stanza in via di sviluppo. Il nucleo in PE standard raggiunge un picco di rilascio di calore di circa 650 kilowatt per metro quadrato entro due minuti dall'esposizione. Il nucleo ritardante di fiamma B1 raggiunge un picco di circa 300 kilowatt per metro quadrato, che è meno della metà del picco PE ma rappresenta comunque un contributo significativo all'incendio. Il nucleo minerale A2 rimane al di sotto di 60 kilowatt per metro quadrato per l'intero test, quindi i pannelli A2 vengono descritti come aventi un contributo trascurabile al fuoco. Il tasso di rilascio del calore di picco controlla la diffusione verticale della fiamma su una facciata e la differenza tra le tre curve è la differenza tra un incendio contenuto e uno che viaggia verso l'alto attraverso l'involucro dell'edificio.

Dove è richiesto ciascun grado di fuoco

I regolamenti edilizi utilizzano la classificazione antincendio per limitare le conseguenze di un incendio e la classe richiesta aumenta con l'altezza dell'edificio, il carico degli occupanti e la difficoltà di evacuazione. La tabella seguente utilizza una scala a cinque punti per mostrare il requisito minimo per applicazione.

La tabella applica una scala di requisiti a cinque punti per applicazioni edilizie selezionate. Le facciate dei grattacieli e le stazioni di trasporto si trovano al livello massimo perché la propagazione verticale delle fiamme rappresenta il principale rischio per la sicurezza della vita. Gli ospedali e le scuole richiedono il grado A2 nella maggior parte dei mercati regolamentati perché tra gli occupanti figurano persone che non possono autoevacuarsi. Gli edifici commerciali bassi a volte accettano il grado B1, ma solo quando il design della facciata aggiunge barriere anti-intercapedine e sistemi tagliafuoco. Le esposizioni interne e le mostre temporanee hanno la soglia più bassa, ma anche lì un nucleo B1 è più sicuro quando i cavi dell'illuminazione e le prese multiple si trovano nelle vicinanze. La scala è una semplificazione, ma riflette la logica di codici come EN 13501 e GB/T 8624.

Confronto tra i pannelli centrali in PE A2, B1 e standard

La decisione raramente riguarda la scelta del materiale più sicuro isolatamente. Si tratta di adattare il pannello al profilo di rischio dell'edificio e al budget. Il grafico radar riportato di seguito mette a confronto i tre tipi principali in base a sei criteri.

Il grafico radar mette a confronto i nuclei A2, B1 e PE standard in base a sei criteri che influenzano sia le decisioni commerciali che quelle di sicurezza. A2 è leader nella sicurezza antincendio e nelle prestazioni ambientali perché il nucleo minerale non brucia e produce meno fumo. B1 vince in termini di equilibrio tra formabilità e costo, motivo per cui rimane una scelta popolare per rivestimenti interni e segnaletica. Il PE standard è il più facile da tagliare, piegare e modellare ed è il più economico da produrre, ma le sue scarse prestazioni al fuoco lo rimuovono dalle pareti esterne nella maggior parte delle giurisdizioni. La forma di ciascun poligono mostra che nessun singolo nucleo è migliore su ogni asse, quindi l'acquirente deve abbinare la qualità del pannello al profilo di rischio dell'edificio. In pratica, A2 è obbligatorio quando è in gioco la sicurezza della vita, e PE è accettabile solo dove il rischio di ignizione è basso e le distanze di fuga sono brevi.

Perché è la linea di produzione a decidere se il certificato è vero

Le classificazioni A2 e B1 sono valide solo quando il pannello è prodotto attraverso un processo stabile e controllato. Il nucleo minerale in un pannello A2 deve essere distribuito uniformemente su tutta la larghezza del pannello. Se la formulazione del nucleo varia da rotolo a rotolo, anche la prestazione al fuoco varia con essa. Una linea che è stata convertita dalla produzione di PE standard potrebbe non mantenere il profilo di temperatura, la precisione di miscelazione e le impostazioni di pressione richieste per un nucleo A2.

Questo è il motivo per cui i produttori di pannelli seri separano le linee A2 dalle linee PE e documentano le procedure di conversione. La resistenza al fuoco risiede nel processo di produzione tanto quanto nella chimica del nucleo. Una linea costruita per l'output A2 includerà dosaggio di precisione, test di peeling in linea e controllo dello spessore che una linea per uso generico non è in grado di fornire.

Linea di laminazione di pannelli compositi metallici A2 con riscaldamento a infrarossi Questa linea di laminazione continua è progettata specificatamente per pannelli resistenti al fuoco A2, separando la preparazione del nucleo dalla laminazione per semplificare l'investimento. Il suo forno a infrarossi di terza generazione riduce il consumo energetico di oltre il 50%, rendendolo una scelta pratica per una produzione costante ad alto rendimento. Visualizza il prodotto →

Quando i pannelli vengono prodotti su una linea progettata per la qualità specifica, il certificato diventa una dichiarazione sul processo in corso anziché un test una tantum. Questa è la differenza tra un lotto casuale che passa e ogni lotto che soddisfa lo stesso standard.

Cosa controllare quando si acquistano pannelli ACP resistenti al fuoco

Gli acquirenti sono spesso sorpresi dal fatto che lo stesso nome di qualità possa coprire livelli di qualità molto diversi. I seguenti controlli separeranno un pannello tagliafuoco autentico da uno rietichettato.

1. Richiedi il rapporto di prova originale e confronta la descrizione, lo spessore e la densità del nucleo del pannello con la merce consegnata.
2. Confermare che il fornitore produce su una linea progettata per il nucleo A2 o B1, non su una linea PE modificata.
3. Staccare un campione da almeno tre bobine diverse e controllare il colore, la densità e l'uniformità del nucleo.
4. Richiedi il batch record del dosaggio dell'additivo ritardante di fiamma per ogni ciclo produttivo.
5. Invia campioni provenienti da date di produzione diverse a un laboratorio indipendente per test di verifica.

Un certificato è un'istantanea di un test su un set di pannelli. L'uniformità tra lotti è una proprietà delle attrezzature di produzione, non del certificato. Se un fornitore non è in grado di mostrare dosaggi controllati, registrazione della temperatura e controlli di qualità in linea, l'etichetta A2 non è affidabile.

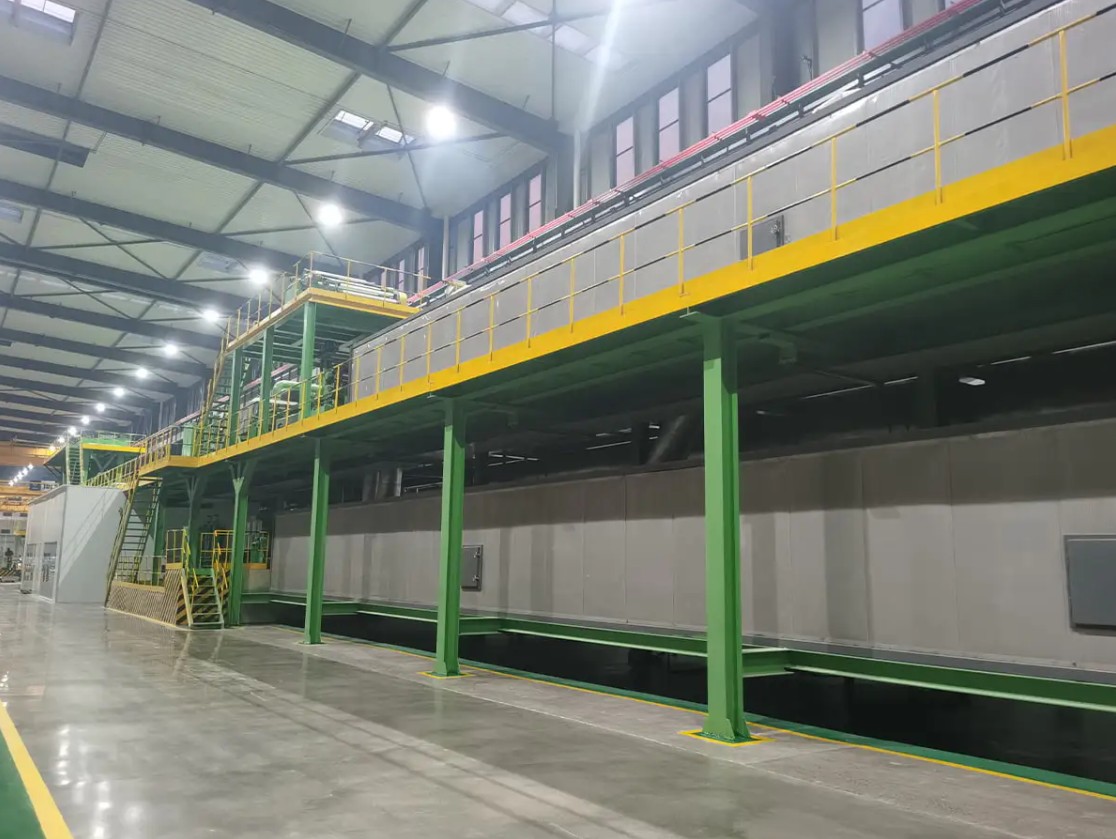

Linea di produzione integrata di bobine A2 e pannelli compositi Questa linea di produzione combina nucleo minerale, adesivo e rivestimenti metallici in un unico processo continuo, supportando il controllo preciso necessario per la certificazione della qualità. Si tratta di un investimento chiave per i produttori che entrano nel mercato A2 con un'affidabile uniformità lotto per lotto. Visualizza il prodotto →

Per i produttori di pannelli che intendono entrare nel mercato A2, la linea di produzione di bobine A2 rappresenta l'investimento chiave poiché integra il nucleo minerale, l'adesivo e il rivestimento in alluminio in un unico processo continuo con la precisione richiesta dalla certificazione del grado.

Abbinamento della linea di produzione al grado di incendio target

Una volta confermata la qualità richiesta, la domanda successiva è se il produttore di pannelli ha bisogno di una linea a qualità singola o di una linea flessibile. La produzione di bobine A2 funziona a velocità stabile con un nucleo minerale che necessita di un controllo preciso della tensione. La produzione B1 avviene con un profilo di temperatura diverso poiché il polietilene ignifugo ha un flusso di fusione diverso. Una linea che pretende di produrre entrambi i gradi dovrebbe essere convalidata separatamente per ciascuna configurazione.

Linea di produzione di pannelli compositi metallici a doppio grado A2/B1 Questa linea flessibile passa dai nuclei estrusi PE/B1 ai nuclei inorganici A2 utilizzando una piattaforma mobile, consentendo a una macchina di servire sia i mercati a molti piani che quelli a pochi piani. Offre un passaggio rapido e riduce il fabbisogno di capitale per i produttori che mirano a classificazioni antincendio multiple. Visualizza il prodotto →

La linea bidirezionale A2/B1 offre al produttore la flessibilità di modificare il materiale del nucleo e il grado di output senza acquistare una macchina separata. Ciò è utile per i produttori di pannelli che servono sia mercati a piani alti che bassi. Il guida alla scelta di una linea di produzione di pannelli compositi metallici ad alte prestazioni copre in modo più dettagliato la produzione annuale, i tempi di cambio produzione e la movimentazione dei materiali principali.

La resistenza al fuoco inizia dal nucleo e termina nella linea di produzione

La resistenza al fuoco dei pannelli compositi in alluminio è una proprietà misurabile e definita da standard che inizia con la formulazione principale e termina con la disciplina della linea di produzione. A2 è l'unico grado che può essere definito non combustibile in senso pratico. B1 è un livello di sicurezza serio ma limitato. I pannelli in PE standard non devono essere utilizzati laddove rappresentano un problema l'evacuazione o la propagazione verticale della fiamma.

Gli acquirenti che verificano il rapporto di prova, confrontano l'indice limite di ossigeno e il tasso di rilascio di calore e controllano la linea di produzione non saranno sorpresi dalla successiva ispezione del sito. Se i pannelli sul camion riportano lo stesso grado del certificato, il profilo di rischio dell'edificio è esattamente quello previsto dall'architetto.

Contatta il nostro team di ingegneri per discutere i requisiti delle linee A2 e B1, la fornitura del materiale di base e i criteri di accettazione tecnica prima di finalizzare il piano dell'attrezzatura.
